اینورتر (Inverter) یک دستگاه الکترونیک قدرت است که جریان مستقیم (DC) را به جریان متناوب (AC) تبدیل میکند. این فناوری در صنایع مختلف، سیستمهای خورشیدی، کنترل موتورهای الکتریکی و تجهیزات خانگی کاربرد دارد. در این مقاله، به بررسی تعریف، عملکرد، انواع، کاربردها و مزایای اینورتر میپردازیم.
۱. اینورتر چیست؟
اینورتر یک مبدل الکتریکی است که ولتاژ DC را به AC تبدیل میکند. این دستگاه در سیستمهای خورشیدی، موتورهای الکتریکی، پمپها، آسانسورها و تجهیزات صنعتی استفاده میشود. فرکانس و ولتاژ خروجی اینورتر قابل تنظیم است، که امکان کنترل سرعت موتورهای الکتریکی را فراهم میکند.
۲. نحوه عملکرد اینورتر
اینورتر ابتدا برق AC را به DC تبدیل میکند و سپس با تنظیم فرکانس و ولتاژ، جریان AC مورد نیاز را تولید میکند. این فرآیند باعث بهینهسازی مصرف انرژی و کاهش استهلاک تجهیزات میشود.
۳. انواع اینورتر
۱. اینورتر موج سینوسی خالص (Pure Sine Wave)
- مناسب برای تجهیزات حساس مانند کامپیوترها و سیستمهای مخابراتی.
- ولتاژ خروجی پایدار و بدون نویز.
۲. اینورتر موج مربعی (Modified Sine Wave)
- مناسب برای تجهیزات عمومی مانند لوازم خانگی.
- قیمت مناسبتر نسبت به مدلهای سینوسی.
۳. اینورتر متصل به شبکه (Grid-Tie Inverter)
- مورد استفاده در سیستمهای خورشیدی.
- امکان تزریق برق به شبکه شهری.
۴. اینورتر مستقل از شبکه (Off-Grid Inverter)
- مناسب برای مکانهایی که به شبکه برق متصل نیستند.
- استفاده در سیستمهای خورشیدی و باتریها.
۴. کاربردهای اینورتر
- کنترل سرعت موتورهای الکتریکی در صنایع.
- بهینهسازی مصرف انرژی در پمپها و فنها.
- استفاده در سیستمهای خورشیدی برای تبدیل برق DC به AC.
- کاهش مصرف برق در لوازم خانگی مانند یخچال و کولرگازی.
۵. مزایای استفاده از اینورتر
- کاهش مصرف انرژی و هزینه برق.
- افزایش عمر موتورهای الکتریکی.
- کنترل دقیق سرعت و گشتاور موتور.
- کاهش ضربههای مکانیکی و افزایش راندمان تجهیزات.
۶. نکات مهم در انتخاب اینورتر
- توان خروجی: باید متناسب با مصرف تجهیزات باشد.
- نوع موج خروجی: برای تجهیزات حساس، اینورتر سینوسی خالص توصیه میشود.
- برند و کیفیت ساخت: برندهای معتبر مانند یاسکاوا، دلتا، LS و اشنایدر گزینههای مناسبی هستند.
۷. جمعبندی
اینورترها نقش مهمی در کنترل مصرف انرژی، افزایش راندمان تجهیزات و بهینهسازی عملکرد موتورهای الکتریکی دارند. انتخاب مدل مناسب بسته به نوع کاربرد، توان خروجی و نوع موج اهمیت زیادی دارد.

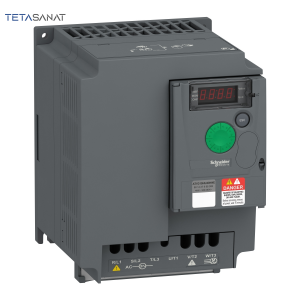

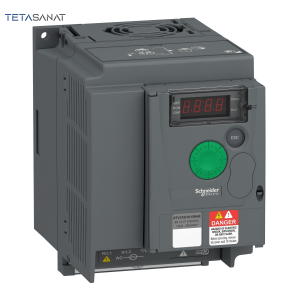

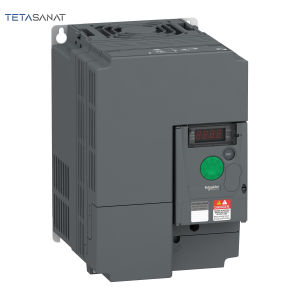

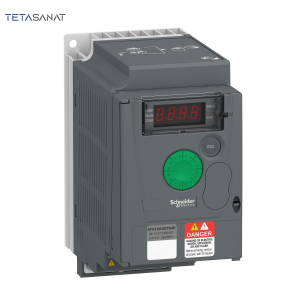

اینورتر های سه فاز اشنایدر 400VAC آلتیوار ( Altivar Easy 310 )، درایو فرکانس متغیر شرکت اشنایدر که ولتاژ تغذیه آن 380 تا 460 ولت سه فاز می باشد. درایو اشنایدر Easy Altivar 310 مناسب برای موتورهای آسنکرون با کاربرد متوسط در بازه ی توانی 0.37kW تا 11kW می باشد. برای خرید و دریافت لیست قیمت اینورتر اشنایدر ATV310 با ما در ارتباط باشید. برای دانلود کاتالوگ اینورتر اشنایدر ATV310 و راهنمای فارسی انتهای برگه را مشاهده کنید.
جمع و جور بودن ابعاد درایو برای کاربرد در محیط های با فضای کم ، طراحی قوی ، نصب راحت و آسان ، توابع یکپارچه آن و … باعث شده تا این درایو در صنعت برق و موتورهای الکتریکی به طور ویژه مورد استفاده قرار گیرد. درایو ATV310 اشنایدر با بالاترین کیفیت ممکن تولید شده ست ، به نحوی که قطعات آن برای عملکرد 10 ساله طراحی شده است.
مدهای کنترلی اینورتر اشنایدر Easy Altivar 310 شامل :
- Sensor less flux vector control
- Quadratic voltage/frequency ratio
- Energy saving ratio
بر روی درب اینورتر اشنایدر ATV310، نحوه ی اتصالات داریو و سیم کشی ترمنیال های قدرت و فرمان به طور مجزا نمایش داده شده است. همچنین راهنمای آسان و لیست پارامترهای درایو جهت راه اندازی سریع این اینورترها نیز بر روی بدنه درایو نشان داده شده است.
از دیگر مزیت های اینورتر ATV310 می توان به قابلیت ترمز اینورتر بدون نیاز به مقاومت ترمز تا 80 درصد توان نامی و همچنین 150 درصد توان نامی با اتصال مقاومت ترمز به اینورتر اشاره نمود.
مشخصات کلی:
• قابلیت اتصال به شبکه از طریق Modbus RS485
• حفاظت در برابر اتصال کوتاه ، اضافه جریان ، اضافه ولتاژ
• دارای فن خنک کننده و هیت سینک داخلی
• گشتاور راه اندازی 150 تا 170 درصد گشتاور نامی
• قابلیت ترمز با تزریق DC
• دارای کنترل کننده PID
• ۴ ورودی دیجیتال
• یک ورودی آنالوگ (0-5V ،0-10V ،0-20mA)
• یک خروجی آنالوگ (0-10V ،0-20mA) و یک رله خروجی با کنتاکت های NO و NC
• یک خروجی دیجیتال 24V با قابلیت تعیین به صورت source یا sink
• دارای ریموت کنترل همراه با نمایش پارامترها و خطاها و همچنین دارای ولوم بر روی دستگاه
• قابلیت انتقال و کپی کردن پارامترها از یک درایو به درایو دیگر یا به کامپیوتر توسط multi loader configuration tools
• درجه حفاظت IP20
