کلیدهای مینیاتوری (Miniature Circuit Breaker – MCB) یکی از مهمترین تجهیزات حفاظتی در سیستمهای الکتریکی هستند که برای محافظت از مدارها در برابر اضافهبار و اتصال کوتاه طراحی شدهاند. این مقاله به بررسی تعریف، عملکرد، انواع، کاربردها، مزایا و نکات انتخاب کلیدهای مینیاتوری میپردازد.
۱. کلید مینیاتوری چیست؟
کلید مینیاتوری یک کلید حفاظتی خودکار است که در صورت بروز اضافهبار یا اتصال کوتاه، مدار را قطع میکند تا از آسیب به تجهیزات و سیمکشی جلوگیری شود. این کلیدها جایگزین فیوزهای سنتی شدهاند، زیرا پس از قطع مدار، قابل استفاده مجدد هستند.
۲. نحوه عملکرد کلید مینیاتوری
کلیدهای مینیاتوری دارای دو مکانیزم حفاظتی هستند:
- حفاظت حرارتی: در صورت افزایش تدریجی جریان، یک بیمتال گرم شده و مدار را قطع میکند.
- حفاظت مغناطیسی: در صورت اتصال کوتاه ناگهانی، یک سیمپیچ مغناطیسی فعال شده و مدار را قطع میکند.
۳. انواع کلیدهای مینیاتوری
۱. بر اساس تعداد پل
- تکپل: مناسب برای مدارهای تکفاز.
- دوپل: برای مدارهای تکفاز با نول.
- سهپل: مناسب برای مدارهای سهفاز.
- چهارپل: برای مدارهای سهفاز با نول.
۲. بر اساس تیپ حفاظتی
- تیپ B: مناسب برای مدارهای روشنایی و مصارف خانگی.
- تیپ C: مناسب برای مدارهای موتوری و صنعتی.
- تیپ D: مناسب برای مدارهای با جریان هجومی بالا.
۴. کاربردهای کلید مینیاتوری
- محافظت از مدارهای روشنایی و پریزها در ساختمانها.
- کنترل و حفاظت موتورهای الکتریکی در صنایع.
- استفاده در تابلوهای برق صنعتی و تجاری.
- محافظت از تجهیزات حساس مانند کامپیوترها و سیستمهای مخابراتی.
۵. مزایای استفاده از کلیدهای مینیاتوری
- افزایش ایمنی مدارهای الکتریکی.
- قابلیت استفاده مجدد پس از قطع مدار.
- سرعت عملکرد بالا در تشخیص خطا.
- نصب آسان و نگهداری کمهزینه.
۶. نکات مهم در انتخاب کلید مینیاتوری
- جریان نامی: باید متناسب با مصرف مدار باشد.
- نوع تیپ حفاظتی: بسته به نوع بار الکتریکی انتخاب شود.
- برند و کیفیت ساخت: برندهای معتبر مانند اشنایدر، ABB، زیمنس، هیوندای و چینت گزینههای مناسبی هستند.
۷. جمعبندی
کلیدهای مینیاتوری یکی از مهمترین تجهیزات حفاظتی در سیستمهای برق ساختمان و صنعت هستند که نقش کلیدی در افزایش ایمنی و جلوگیری از آسیبهای الکتریکی دارند. انتخاب مدل مناسب بسته به نوع کاربرد، جریان نامی و تیپ حفاظتی اهمیت زیادی دارد.

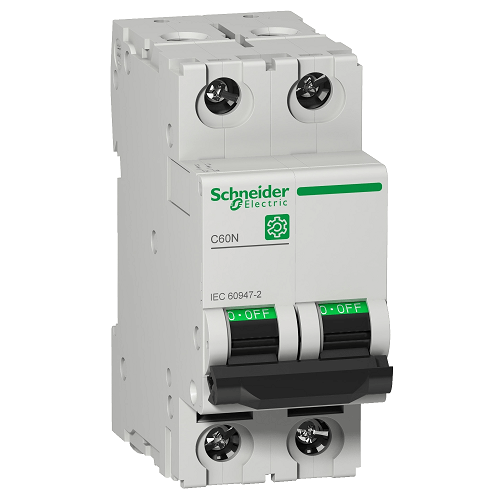

کلید مینیاتوری اشنایدر یکی از پرطرفدارترین کلیدها در بین مهندسین برق می باشد. کلید مینیاتوری هم درصنعت و هم در ساختمان کاربرد بسیار دارد. کلید مینیاتوری وظیفه حفاظت ادوات و کابل ها را درمقابل اتصال کوتاه و اضافه جریان بر عهده دارد. اگر از برند معتبر و قابل اطمینان تهیه نشود، ممکن است موجب بروز خسارات جبران ناپذیر مالی و جانی گردد. چه بسیار آتش سوزیها که در اثر عمل نکردن این وسیله ساده رخ داده است. اشنایدر الکتریک، یکی از برند های خوشنام در زمینه تولید این محصول است. بهمین خاطر متاسفانه اجناس تقلبی این برند نیز در بازار به فراوانی یافت می شود. توصیه می گردد در هنگام خرید حتما اصالت کالا مد نظر باشد. این محصول اشنایدر در داخل ایران تولید می شود. ولی کنترل کیفیت خط تولید توسط اشنایدر الکتریک کاملا پایش می گردد و کوچکترین مشکل در کیفیت گزارش شده و محصول معیوب از خط تولید خارج می شود. فیوز مینیاتوری اشنایدر دارای ۵ سال گارانتی است و یکی از بهترین های بازار بشمار می رود. این محصول دارای نشان استاندارد ایران نیز می باشد. در هنگام خرید به هلوگرام نصب شده بر روی کلید دقت کنید.
کلید مینیاتوری اشنایدر با مشخصات زیر به بازار ایران عرضه شده:
-
جریان نامی ۲ تا ۶۳ آمپر
-
قدرت قطع ۶ کیلو آمپر در ولتاژ ۲۲۰ ولت AC
-
در انواع ۱ پل تا ۴ پل (۴ پل در رنج ۱۶ تا ۴۰ آمپر)
-
با منحنی قطع B (رنح ۶ تا ۳۲ آمپر تک پل) و منحنی قطع C
-
دارای کنتاکت کمکی نشان دهنده قطع و وصل بودن
-
دارای علامت استاندارد ایران
با مراجعه به صفحه محصول و انتخاب گزینه های مختلف، شماره های فنی مختلف این محصول در دسترس خواهند بود. در تب اطلاعات بیشتر و یا تب ابعاد/ فایل راهنما، مطالب کاملتری در رابطه با این محصول خواهید یافت. در صورت نیاز به اطلاعات فنی بیشتر لطفا با ما تماس بگیرید.
